MULTI FORMER 제조 기술의 선두주자, 태영산업

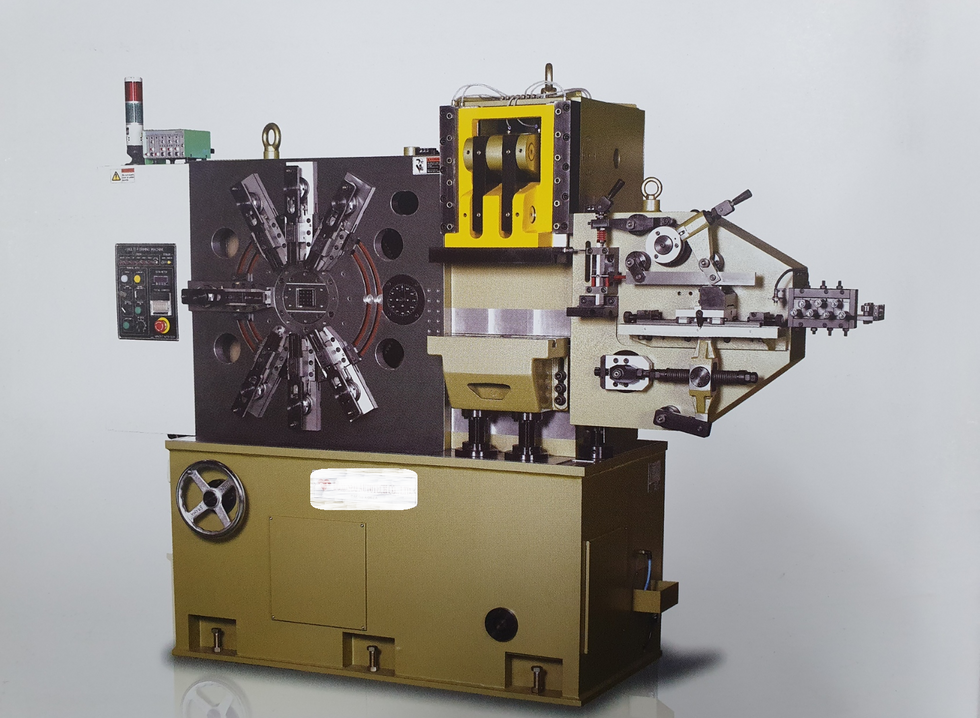

TOP FORMER
미래를 창조하는 혁신!
Multi Former Machine의 특징
º- 정밀부품가공 : 전자부품, 가전부품, 자동차부품 및 고정도부품을 대량 생산하면 더욱 경제적
º- 고부가가치의 형태 가공 : Bending, Tapping 용접 및 조립을 단 한 공정으로 처리
º- 다품종 소량생산에 용이 : Basic Tool의 이용으로 1벌의 금형만으로도 유사한 다품종 소량 생산 가능
º- 1인 10대 가동 : 재료의 공급만으로 완전 자동화가 이루어지기에 재료의 소진 및 금형의 이상시
검출장치에 의해 자동정지
Feature of the Multi Forming Machine
º- Maching of precise parts : Available for economic mass production of parts for electronics, home appliances and automobiles, and other precise, components.
º- High value-added maching : One integrated process designed for bending, tapping, welding and assembling works.
º- Easy to produce many items in small lots : It is possible to produce many items in small lots by using only a pair of mold with basic tool.
º- Operation system designed for ten sets per operator : Full automatic operation can be done by just feeding materials while being automatically stopped by a sensor when any error occurs in molds or materials.
º- Slider 및 I.C축을 Spline으로 제작하여 Key의 파손 및 내마모성 증대.
º- I.C축에 고정 Block을 추가, Cam의 흔들림을 억제하여 직선운동력 강화.
º- 동력부의 회전 비율을 최적화하여 부하를 최소화.
º- 균형있는 하부 Frame과 Cam의 개선으로 고속생산가능.
º- Feeding부의 이송장치 및 Back-Stopper의 개선으로 신속한 Setting 가능.
º- 수동 Handle의 위치를 Bending부로 이동하여 Setting시 불편함을 최소화.
º- Drain되는 오일의 유로를 설계-일괄 수거함으로 기름유출을 방지.
º- 장비의 외관을 모두 Rounding 처리하여 부드러움과 친밀감을 향상.
BENDING SLIDE부 / BENDING SLIDE UNIT
º- Multi Forming M/C의 특징인 이 Unit는 Push CAM, Back CAM에 의해
절곡 Punch가 전후운동을 하며 미세조정 Bolt로 상사점과 하사점 조정이
가능합니다.
º- As an important unit of multi forming machine, it allows the bending punch to be taken up and down by push cam and back cam, of which the top and bottom dead centers are finely adjusted by the adjusting bolt.
BASIC TOOL부 / BASIC TOOL UNIT
º- 절곡의 구성을 표준화한 Punch의 움직임을 정확하게 하고 전면의 Guide Block과 Disk Plate, 그리고 Rear CAM 3가지로 구성되어 있으며, 금형교환을 용이하게 할 수 있습니다.
º- This basic tool unit featuring accurate punch works standardized for construction of bending consists of three sections such as front guide block, disk plate and rear cam, which is designed to easily replace molds.
BENDING부 / BENDING UNIT
º- 어떠한 제품의 형상도 가공할 수 있도록 Slide 부착이 용이하며 최고 11Set 까지 부착이 가능합니다.
º- This bending unit is designed to easily set slides up to 11Sets which are available for maching a variety of forms.
PRESS부 / PRESS UNIT
º- 편심 Shaft기구로서 정밀한 Stamping을 할 수 있습니다.
º- As an off-center unit, it is available for precise stamping.
FEEDING부 / FEEDING UNIT
º- Coil 형상의 선재와 판재를 정해진 치수에 따라 Crank의 원리로 Clamping하여 정확한 이송을 시켜주며, 그 정도는 0.01mm 이하로 가능합니다.
º- The feeding unit with accuracy less than 0.01mm clamps and feed coil-shaped wire and sheet rolls in preset size in accordance with a crank principle.
